Теплообменное оборудование

Кожухотрубные теплообменники представляют собой рекуперативные аппараты, состоящие из трубного пучка различной конфигурации, закреплённого в трубных досках, размещённого в кожухе. В зависимости от конструкции аппарата, теплоноситель и нагреваемая среда могут подаваться как внутрь трубного пучка, так и в межтрубное пространство.

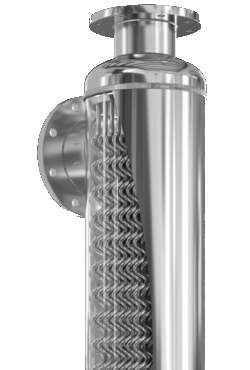

Теплообменники со спирально навитым пучком

Теплообменники со спирально навитым пучком широко используются для технологического нагрева различных сред, а также являются очень хорошим решением для нагруженных условий эксплуатации. Трубный пучок в таком теплообменнике обвивается вокруг направляющей в несколько слоёв, благодаря чему достигаются большие поверхности теплообмена. Подобная конструкция позволяет трубному пучку свободно расширяться и сжиматься, что с одной стороны компенсирует температурные деформации, а с другой — позволяет поверхности теплообмена очищаться от накипи и других отложений.

При необходимости, может производиться накатка трубок аппарата, что усиливает турбулентность потока для интенсификации теплообмена. Как кожух, так и трубный пучок, изготавливаются целиком из нержавеющей стали различных марок, что позволяет применять такие аппараты, в том числе на агрессивных средах.

Отсутствие разъёмных соединений (цельносварная конструкция) исключает утечки и позволяет экономить на расходниках (таких, как уплотнительные прокладки). Очистка производится промывкой аппарата слабыми растворами кислот. При необходимости, дефектные трубки можно заглушить без замены аппарата.

Данное решение выдерживает многократные знакопеременные нагрузки и подтопление, поэтому очень хорошо зарекомендовало себя в пароконденсатных системах, для нагрева технологических сред в пищевой и химической промышленности, для CIP-моек и автоклавов.

Преимущества кожухотрубных теплообменников

Основным преимуществом кожухотрубных теплообменников является их универсальность и надёжность в эксплуатации. Возможность работы при высоких давлениях и температурах делает их незаменимыми в энергетике, нефтехимии и других отраслях промышленности.

Высокая эффективность теплопередачи достигается за счёт оптимального распределения потоков теплоносителей и увеличенной площади контакта между средами. Конструкция аппаратов позволяет достигать высоких коэффициентов теплопередачи в зависимости от свойств рабочих сред и режимов эксплуатации.

Немаловажным фактором является долговечность оборудования. При правильной эксплуатации и своевременном обслуживании срок службы кожухотрубных теплообменников может превышать 25-30 лет. Это обеспечивается качественными материалами изготовления, продуманной конструкцией и возможностью проведения регламентных работ без полной остановки производственного процесса.

Технические характеристики и параметры

Диапазон рабочих параметров современных кожухотрубных теплообменников весьма широк. Рабочее давление может составлять от вакуума до 40 МПа, а температурный диапазон эксплуатации варьируется от минус 60°C до плюс 600°C. Площадь поверхности теплообмена в зависимости от модели и назначения аппарата может составлять от 1 до 10000 м² и более.

Материалы изготовления подбираются с учётом коррозионной стойкости к рабочим средам и могут включать углеродистые, легированные и высоколегированные стали, титан, медь и специальные сплавы.

Обслуживание и эксплуатация

Регулярное техническое обслуживание теплообменного оборудования является залогом его долговечной и эффективной работы. Периодичность проведения профилактических работ определяется условиями эксплуатации, свойствами рабочих сред и требованиями технологического процесса. Как правило, визуальный осмотр и контроль основных параметров проводится ежедневно обслуживающим персоналом.

Химическая очистка теплообменных поверхностей от отложений рекомендуется не реже одного раза в год или при снижении эффективности теплопередачи более чем на 10-15% от проектных значений. Для этого используются специализированные моющие растворы, подбираемые с учётом типа загрязнений и материалов конструкции. Правильно подобранная технология очистки позволяет полностью восстановить теплотехнические характеристики оборудования без повреждения его элементов.

Гидравлические испытания на прочность и плотность проводятся после монтажа, ремонта или в рамках планового освидетельствования согласно требованиям нормативной документации. Это позволяет своевременно выявлять и устранять возможные дефекты, предотвращая аварийные ситуации и незапланированные остановки производства.
