Затвор поворотный

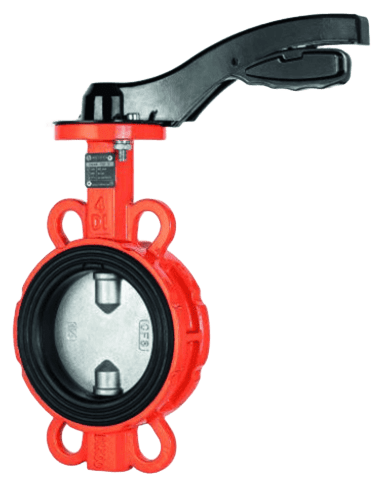

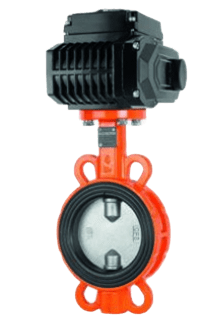

Поворотный затвор (заслонка) представляет собой чертвертьоборотный диск, установленный перпендикулярно потоку. В базовых конструкциях вал диска проходит через ось трубопровода, а роль седла и уплотнения выполняет манжета, полностью облегающая проточную часть корпуса. Манжеты изготавливаются из различных материалов: от стандартных эластомеров (EPDM, NBR) до пищевого силикона и полной футеровки PTFE. Для снижения гидравлических потерь диск выполняется в специальной обтекаемой форме, зачастую с разнесённой осью.

Уйти от манжеты, тем самым повысив максимальные параметры и надёжность затвора, позволило применение эксцентриковых конструкций. В таких затворах ось вала смещена относительно центра диска, а также оси трубопровода (двойной эксцентриситет). Дополнительно применяется смещение конуса уплотнительной поверхности (тройной эксцентриситет). Уплотнение обеспечивается уже не манжетами, а прокладками, в том числе металлографитовыми кольцами.

По типу присоединения довольно широко распространены межфланцевые затворы, что выгодно отличает их по массогабаритным характеристикам среди другой запорной арматуры.

Стандартные симметричные затворы имеют довольно низкую стоимость, но требовательны к качеству монтажа и чистоте среды. В процессе эксплуатации таких конструкций могут возникать проблемы с герметичностью, поэтому на ответственных участках и для сред с высокими параметрами рекомендуется использовать эксцентриковые конструкции или запорную арматуру других типов.

Поворотные затворы находят своё применение в энергетике, тепло- и водоснабжении, а также в пищевой и нефтехимической отраслях.

Преимущества
+ Низкое гидравлическое сопротивление
+ Широкий размерный ряд
+ Малые габариты
+ Малое время открытия/закрытия
+ Низкая цена

Недостатки
– Низкая герметичность
– Невысокие рабочие параметры
(для симметричных конструкций)
