VBS-100 Затвор поворотный

Цена: по запросу
Срок поставки: по запросу

скачать техническое описание

Поворотный затвор VBS-100 — чертвертьоборотный диск, установленный перпендикулярно потоку. Шток проходит через ось трубопровода, а роль седла и уплотнения выполняет манжета, полностью облегающая проточную часть корпуса.

Затворы VBS проходят 100% испытания на герметичность с нанесением индивидуального серийного номера. Ряд конструктивных решений выгодно отличает их от дешёвых аналогов. Ремонтопригодность конструкции и наличие всех комплектующих продлевает жизненный цикл и позволяет ощутимо экономить средства Заказчика.

VBS 111 — манжета — EPDM / диск — ВЧ с эпоксидным покрытием
VBS 131 — манжета — EPDM / диск — нерж. сталь CF8

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• разборная ремонтопригодная конструкция
• монтажный фланец ISO 5211 (под привод/редуктор)
• эпоксидное покрытие корпуса толщиной не менее 250 мкм
• профилированная манжета с рёбрами жёсткости
• бесклеевая посадка манжеты
• разнесённый шток (увеличенная пропускная способность)
• сферическая уплотнительная поверхность диска
• возможность регулировки расхода

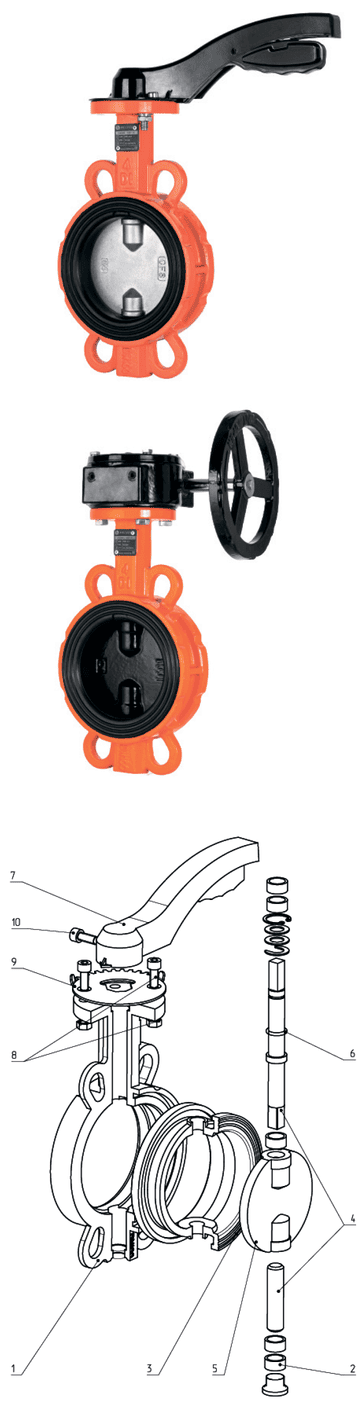

VBS-100 Тип конструкции Симметричный DN 40-300 мм PN 16 бар Tmax -10…+130 °С * * до +110 °С при длительной эксплуатации Тип управления Ручка (индекс «H») Редуктор (индекс «G») Тип присоединения Межфланцевое PN16 по ГОСТ 33259 ** ** рекомендуется использовать воротниковые (приварные встык) ответные фланцы (тип 11)     МАТЕРИАЛЫ 1 — Корпус Высокопрочный чугун GGG40 с эпоксидным покрытием 2 — Втулка PTFE 3 — Манжета (седло) EPDM 4 — Шток Нержавеющая сталь AISI 410 5 — Диск Высокопрочный чугун GGG40 с эпоксидным покрытием (VBS-111) Нержавеющая сталь CF8 (VBS-131) 6 — Уплотнение штока NBR 7 — Рукоятка Алюминий (литой) 8 — Болт/гайка Нержавеющая сталь AISI 304 9 — Указатель положения Сталь углеродистая 10 — Винт Нержавеющая сталь AISI 304



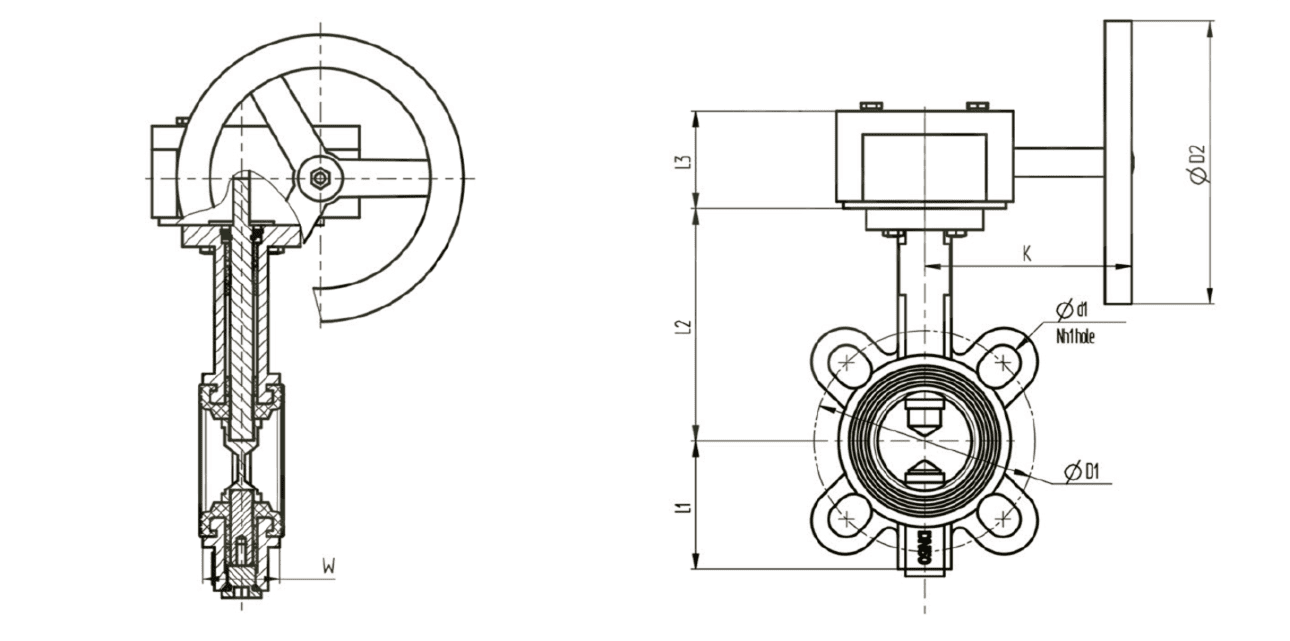

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ (С РУЧКОЙ) DN L1, мм L2, мм A, мм B, мм W, мм D1, мм d1, мм Nh1 D2, мм d2, мм Nh2 D3, мм T, мм L3, мм Масса, кг 40 73 132 26 9 43 125 20 4 50 7 4 66 172 65 2,4 50 73 132 26 9 43 125 20 4 50 7 4 66 172 65 2,4 65 83 138 26 9 46 145 20 4 50 7 4 66 172 65 3,0 80 97 154 26 9 46 150 20 4 50 7 4 66 172 65 3,2 100 109 168 30 11 52 180 22 4 70 10 4 91 208 73 4,9 125 126 183 30 14 56 210 22 4 70 10 4 91 208 73 6,4 150 138 197 30 14 56 240 24 4 70 10 4 91 208 73 7,9 200 171 233 37 17 60 295 24 4 102 12 4 125 348 84 12,8

ПРОПУСКНАЯ СПОСОБНОСТЬ И КРУТЯЩИЙ МОМЕНТ (ПРИ ΔР=16 БАР), Нм DN Kvs, м³/ч Крутящий момент, Нм* 40 147 15,1 50 147 15,1 65 290 17,2 80 450 23,1 100 730 39,8 125 1260 61,9 150 1990 102 200 4396 192 * рекомендуемые запасы: — не менее х1,2 для жидкостей — не менее х1,4 для газов
