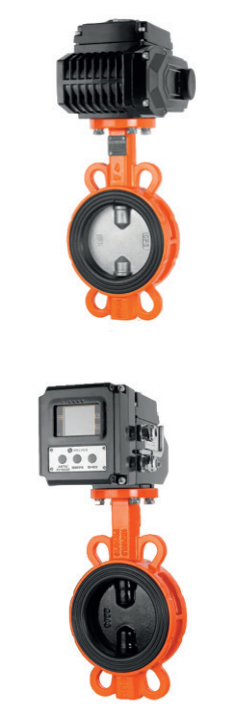

VBS-100/EAR Затвор поворотный с электроприводом

Цена: по запросу
Срок поставки: по запросу

скачать техническое описание

Поворотный затвор представляет собой четвертьоборотный диск, установленный перпендикулярно потоку. Шток проходит через ось трубопровода, а роль седла и уплотнения выполняет манжета, полностью облегающая проточную часть корпуса.

Затворы VBS проходят 100% испытания на герметичность с нанесением индивидуального серийного номера. Ряд конструктивных решений выгодно отличает их от дешёвых аналогов. Ремонтопригодность конструкции и наличие всех комплектующих продлевает жизненный цикл и позволяет ощутимо экономить средства Заказчика.

VBS 111 — манжета — EPDM / диск — ВЧ с эпокс. покрытием
VBS 131 — манжета — EPDM / диск — нерж. сталь CF8

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• разборная ремонтопригодная конструкция
• монтажный фланец ISO 5211 (под привод/редуктор)
• эпоксидное покрытие корпуса толщиной не менее 250 мкм
• профилированная манжета с рёбрами жёсткости
• бесклеевая посадка манжеты
• разнесённый шток (увеличенная пропускная способность)
• сферическая уплотнительная поверхность диска
• возможность регулировки расхода

VBS-100 Тип конструкции Симметричный DN 40-300 мм PN 16 бар Tmax -10…+130 °С * Тип присоединения Межфланцевое PN16 по ГОСТ 33259 ** Электропривод EAR-T Крутящий момент 30 — 1000 Нм Напряжение питания 220V AC / 24V DC Сигнал управления 3-х позиционный Обратная связь Сухой контакт НО 10А Температура окр. ср. -20…+60 °С Класс защиты IP67 Электропривод EAR-A Крутящий момент 30 — 1000 Нм Напряжение питания 220V AC / 24V DC Сигнал управления Аналоговый 4-20 мА Обратная связь Сухой контакт НО 5А / Аналоговый 4-20 мА Температура окр. ср. -20…+60 °С Класс защиты IP65

* до +110 °С при длительной эксплуатации
** рекомендуется использовать воротниковые (приварные встык) ответные фланцы (тип 11)

МАТЕРИАЛЫ 1 — Корпус Высокопрочный чугун GGG40 с эпоксидным покрытием 2 — Втулка PTFE 3 — Манжета (седло) EPDM 4 — Шток Нержавеющая сталь AISI 410 5 — Диск Высокопрочный чугун GGG40 с эпоксидным покрытием (VBS-111) Нержавеющая сталь CF8 (VBS-131) 6 — Уплотнение штока NBR 8 — Болт/гайка Нержавеющая сталь AISI 304 9 — Электропривод Алюминиевый сплав с покрытием

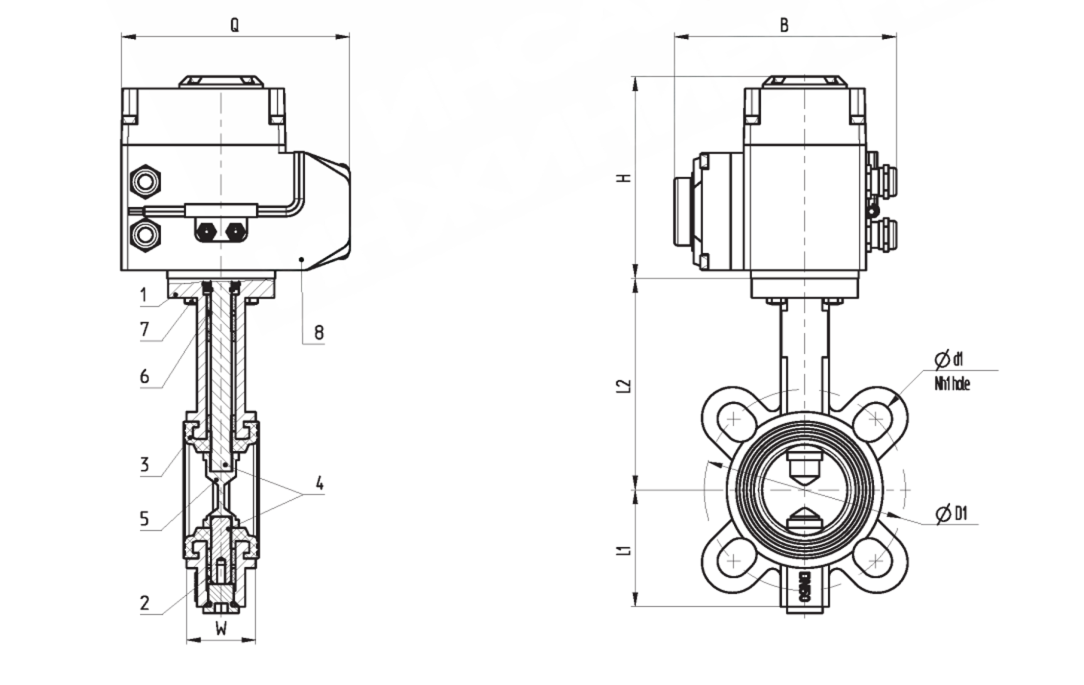

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ И ПРОПУСКНАЯ СПОСОБНОСТЬ (ПРИВОД EAR-T) DN Kvs, м³/ч Крутящий момент (при ΔР=16 бар), Нм* Тип привода L, мм L2, мм W, мм D1, мм d1, мм Nh1 H, мм B, мм Q, мм Масса, кг 40 147 15 EAR-T-30 73 132 43 125 20 4 126 138 142 4,9 50 147 15 EAR-T-30 73 132 43 125 20 4 126 138 142 4,9 65 290 17 EAR-T-30 83 138 46 145 20 4 126 138 142 5,5 80 450 23 EAR-T-30 97 154 46 150 20 4 126 138 142 5,7 100 730 40 EAR-T-50 109 168 52 180 22 4 128 143 165 7,9 125 1260 62 EAR-T-100 126 183 56 210 22 4 128 157 190 11,9 150 1990 102 EAR-T-150 138 197 56 240 24 4 128 157 190 12,4 200 4396 192 EAR-T-500 171 233 60 295 24 4 158 184 235 20,8 250 4500 323 EAR-T-500 208 268 66 355 28 4 158 184 235 26,5 300 6800 490 EAR-T-650 235 304 77 410 28 4 158 200 255 35,5

* рекомендуемые запасы: не менее х1,2 для жидкостей, не менее х1,4 для газов

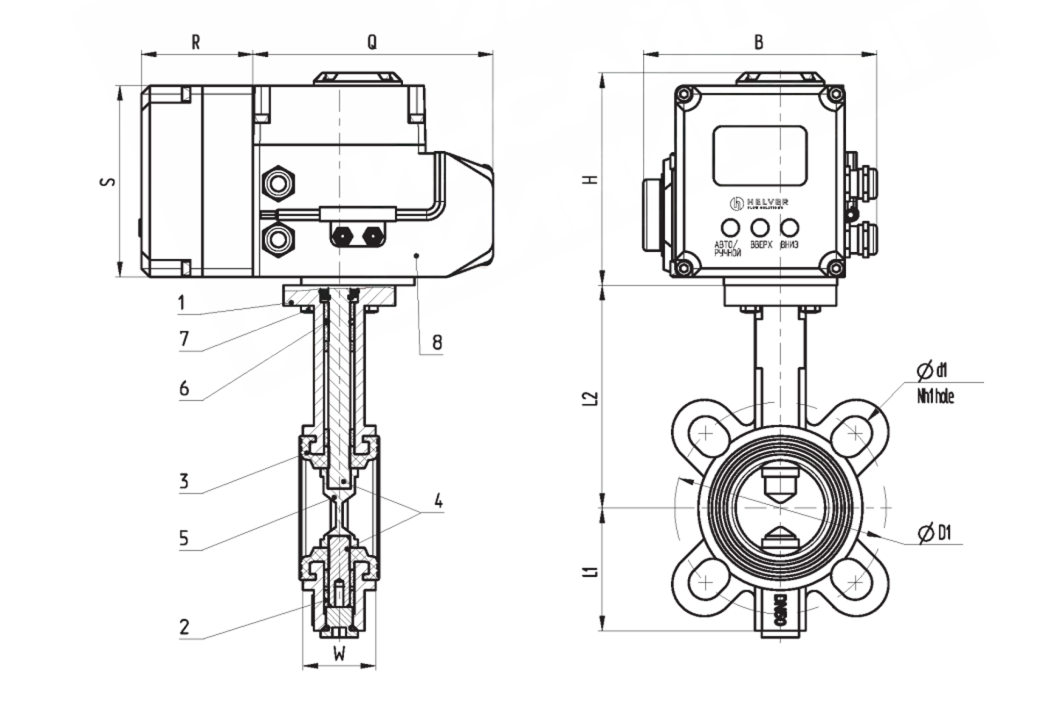

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ И ПРОПУСКНАЯ СПОСОБНОСТЬ (ПРИВОД EAR-A) DN Kvs, м³/ч Крутящий момент (при ΔР=16 бар), Нм* Тип привода L, мм L2, мм W, мм D1, мм d1, мм Nh1 H, мм B, мм Q, мм R, мм S, мм Масса, кг 40 147 15 EAR-A-30 73 132 43 125 20 4 126 138 142 66 113 5,9 50 147 15 EAR-A-30 73 132 43 125 20 4 126 138 142 66 113 5,9 65 290 17 EAR-A-30 83 138 46 145 20 4 126 138 142 66 113 6,5 80 450 23 EAR-A-30 97 154 46 150 20 4 126 138 142 66 113 6,7 100 730 40 EAR-A-50 109 168 52 180 22 4 128 143 165 66 113 8,9 125 1260 62 EAR-A-100 126 183 56 210 22 4 128 157 190 66 113 12,9 150 1990 102 EAR-A-150 138 197 56 240 24 4 128 157 190 66 113 13,4 200 4396 192 EAR-A-500 171 233 60 295 24 4 158 184 235 66 113 21,8 250 4500 323 EAR-A-500 208 268 66 355 28 4 158 184 235 66 113 27,5 300 6800 490 EAR-A-650 235 304 77 410 28 4 158 200 255 66 113 36,5

* рекомендуемые запасы: не менее х1,2 для жидкостей, не менее х1,4 для газов

VBS-100 Затвор поворотный Тип управления.ручка/редуктор DN.40-300 мм PN.16 бар Тmax.+130 C Материал корпуса.высокопрочный чугун Материал манжеты.EPDM Материал диска.высокопрочный чугун/нержавеющая сталь Присоединение.межфланцевое Подробнее

VBS-100/RPA с пневмоприводом Тип управления.пневмопривод DN.40-300 мм PN.16 бар Тmax.+130 C Материал корпуса.высокопрочный чугун Материал манжеты.EPDM Материал диска.высокопрочный чугун/нержавеющая сталь Присоединение.межфланцевое Подробнее
