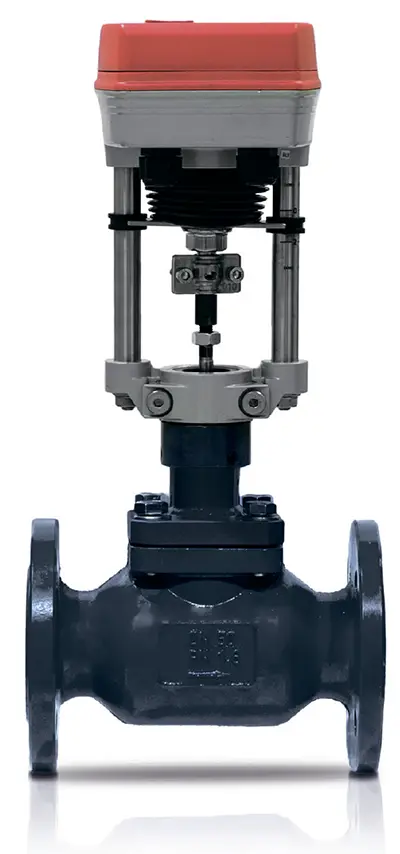

Седельный регулирующий клапан стандартной плунжерной конструкции.

Выпускаеся в регулирующем (с уплотнением металл/металл) и запорно-регулирующем (с уплотнением PTFE) исполнении. Крайне широкий типоряд DN и Kvs делает подбор клапана гибким и удобным для различных условий. Камерная разгрузка по давлению применяется с DN50, что позволяет снизить усилие на штоке и типоразмер применяемых приводов.

Клапаны серии 210 используются преимущественно для пара, воздуха, углеводородов, кислот, щелочей (и прочих сред, нейтральных к материалам клапана). В данной серии применяются только прочные стальные корпуса (как из углеродистой, так и из нержавеющей стали), серый чугун не используется. Это позволяет минимизировать риски повреждения по причине гидроударов или коррозии на различных средах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

стальной корпус
резьбовое седло
широкий диапазон регулирования
широкий типоразмерный ряд

СЕРИЯ 210
Тип конструкции	Плунжерный
Компенсация давления	Неразгруженный (DN 15-40) Разгруженный (DN 50-400)
DN	15 ‒ 400 мм
PN	40 бар

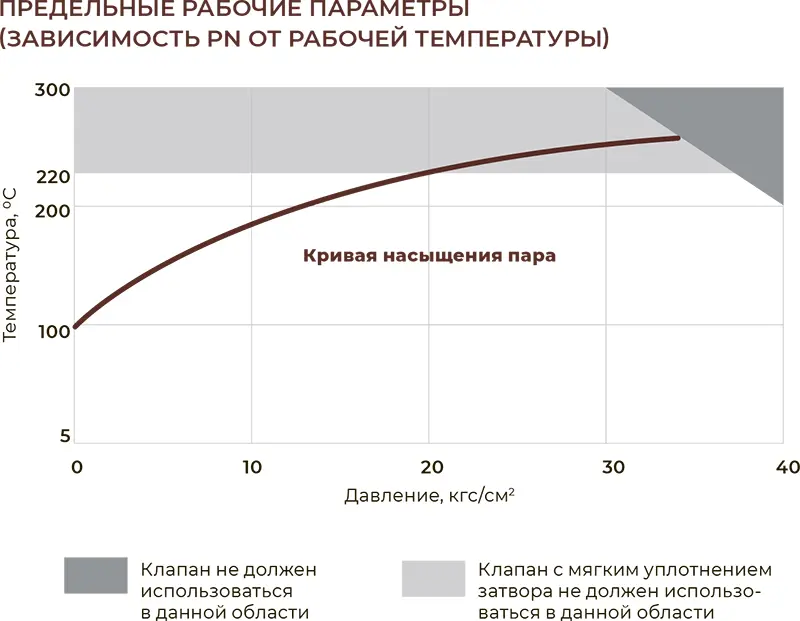

Tmax	+220 °С
Kvs	0,16 ‒ 2000 м³/ч
Характеристика регулирования	Линейная Равнопроцентная
Диапазон регулирования	50:1
Уплотнение в затворе	Металл-металл Фторопласт (PTFE) ‒ до +220 °С
Класс герметичности	IV/VI по ГОСТ 9455
Тип присоединения	фланцевое PN40 по ГОСТ 3359

ЭЛЕКТРОПРИВОД
Напряжения питания	400 / 380 / 220 / 24 V AC 24V DC
Сигнал управления / обратная связь	3-х позиционный (дискретный) Аналоговый 0/4-20 мА Аналоговый 0/2-10 V Цифровой
Функция безопасности	Концевые выключатели
Опции*	Нагревательное сопротивление Местное управление Взрывозащита Ex Протоколы связи (Modbus, HART и др.)

* по запросу

МАТЕРИАЛЫ
Корпус	Сталь 20Л / 25Л	Нержавеющая сталь 12Х18Н9Л
Крышка	Сталь 20	Нержавеющая сталь 20Х13
Седло	Нержавеющая сталь 20Х13 / 40Х13
Плунжер	Нержавеющая сталь 20Х13 / 40Х13
Шток	Нержавеющая сталь 40Х13
Втулка направляющая	Бронза БрАЖН10-4-4
Прокладка корпуса	Паронит (ПОН-Б)
Уплотнение штока	Графит (ТРГ)
Уплотнение седла	Фторопласт (PTFE)

ПРОПУСКНАЯ СПОСОБНОСТЬ

DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	250	300	400
Ход штока, мм	10		20		15		25		40			75
Диапазон регулирования	50:1
Kvs, м³/ч	0,16 0,25 0,4 0,63 1 1,6 2,5 3,2 4	1,6 2,5 4 6,3	1,6 2,5 4,0 6,3 10	4,0 6,3 10 16	10 16 25	10 16 25 32 40	16 25 40 63	40 63 80 100	63 80 100 125 160	100 125 160 250	160 250 360	250 360 450 630	400 630 800 1000	1000 1250 1600	1250 1600 2000

УСИЛИЯ ПРИ РАЗЛИЧНЫХ ПЕРЕПАДАХ ДАВЛЕНИЯ

Перепад давления на закрытом клапане, ΔP, кгс/см²	DN, мм
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	400
	Усилие на штоке клапана, кН
3	0,4	0,4	0,9	1,1	1,4	0,7	0,7	1,5	1,5	2,1	6,0	6,3	7,5	13,0	21,5
6	0,4	0,7	1,2	1,6	1,6	1,1	1,5	1,9	2,1	4,0	7,5	8,1	8,7	21,5	27,5
10	0,9	1,2	1,7	2,3	2,3	1,6	2,0	2,5	6,0	7,0	8,7	12,5	21,5	27,5	35,0
16	1,8	2,3	2,4	3,2	3,2	2,3	5,0	7,0	8,5	12,5	17,3	21,5	–	–	–
20	2,3	2,6	2,9	3,5	3,5	2,6	7,0	10,5	14,5	15,7	21,5	–	–	–	–
25	3,6	2,8	2,9	4,6	4,6	2,9	8,0	12,3	17,7	20,0	–	–	–	–	–
30	3,9	3,0	3,0	5,1	5,1	3,5	–	–	–	–	–	–	–	–	–
35	3,2	3,3	3,3	5,6	5,6	4,0	–	–	–	–	–	–	–	–	–
40	3,5	3,5	3,5	6,9	6,9	4,6	–	–	–	–	–	–	–	–	–

ТАБЛИЦА ВЫБОРА ПРИВОДОВ

DN, мм		15	20	25	32	40	50	65	80	100	125	150	200	250	300	400
Конструкция		Неразгруженная									Разгруженная
Ход штока, мм		10		20			15	25		40		75
Перепад		ΔP, бар*
ЭИМ	Regada ST mini	13	10	5	3	2,5	6	4,5	–	–	–	–	–	–	–	–
	Regada ST 0	–	–	40	28	26	22	15	12	8	6	–	–	–	–	–
	Regada ST 0.1	–	–	40	40	40	40	20	16	14	10	–	–	–	–	–
	Regada ST 1	–	–	–	–	–	–	–	16	16	12	10	6	–	–	–
	Regada ST 2	–	–	–	–	–	–	–	–	–	18	16	15	12	6,5	4,5
	Катрабел TW-3000	40	40	40	20	15	32	14	11	8	5	–	–	–	–	–

*перепады давления указаны для обеспечения VI класса герметичности.

Для уточнения перепадов по IV классу обращайтесь к специалистам Инсайд Инжиниринг

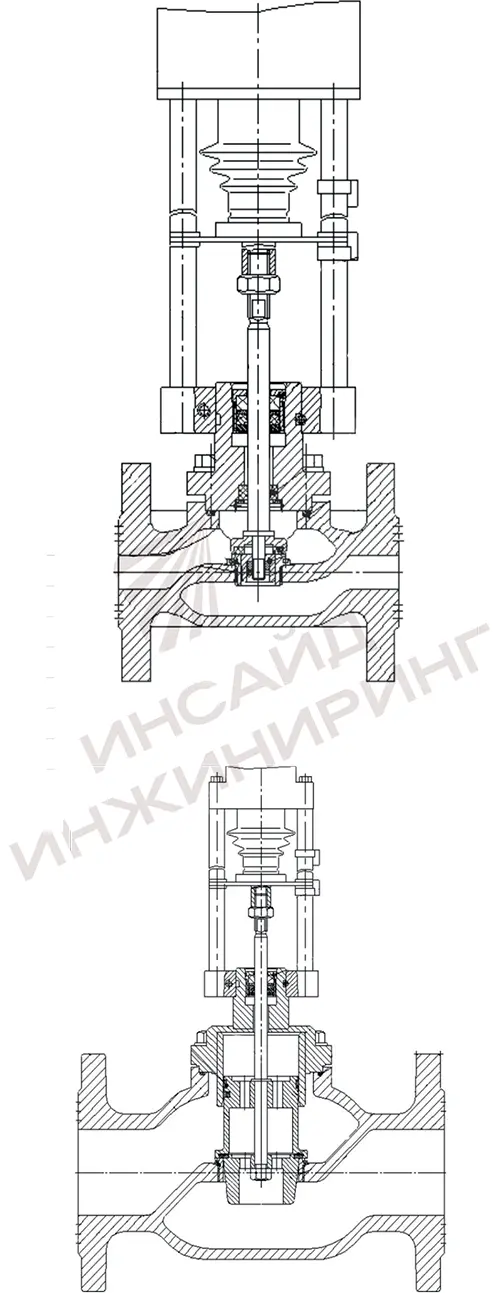

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

Комплектация		DN, мм
Комплектация		15	20	25	32	40	50	65	80	100	125	150	200	250	300	400
L1, мм		130	150	160	180	200	230	290	310	350	400	480	600	730	850	1050
Масса, кг	ST mini	5,6	6	7,2	9,3	12	18,9	21,4	–	–	–	–	–	–	–	–
	ST 0	–	–	8,3	10,4	13,1	20	22,5	26,5	46	–	–	–	–	–	–
	ST 0.1	–	–	12,6	14,7	17,4	24,3	26,8	30,8	50,3	60,6	–	–	–	–	–
	ST 1	–	–	–	–	–	–	–	–	–	36,4	55,9	67,2	91	149	–
	ST 2	–	–	–	–	–	–	–	–	–	–	74	99	149	224	450
	TW-3000	6	6,4	7,3	8,7	10,7	13,1	23,8	27,5	42,7	68,7	–	–	–	–	–
Н, мм	ST mini	392	398	410	432	463	496	–	–	–	–	–	–	–	–	–
	ST 0	–	–	438	460	477	491	532	586	–	–	–	–	–	–	–
	ST 0.1	–	–	657	679	696	710	743	751	805	843	–	–	–	–	–
	ST 1	–	–	–	–	–	–	–	–	–	806	860	931	1003	1041	–
	ST 2	–	–	–	–	–	–	–	–	–	–	931	998	1036	1074	1308
	TW-3000	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
Н1, мм	ST mini	344	345	352	362	374	380	403	–	–	–	–	–	–	–	–
	TW-3000	425	430	445	465	485	495	530	540	585	625	–	–	–	–	–
	ST 0	–	–	380	390	402	408	431	432	468	–	–	–	–	–	–
	ST 0.1	–	–	599	609	621	627	650	651	687	708	–	–	–	–	–
	ST 1	–	–	–	–	–	–	–	–	–	706	742	796	815	815	818
	ST 2	–	–	–	–	–	–	–	–	–	–	796	848	848	851	1053
