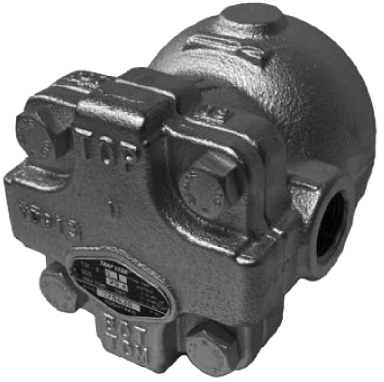

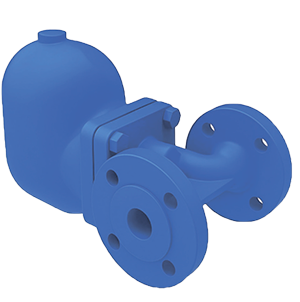

Поплавковые конденсатоотводчики

Поплавковый конденсатоотводчик состоит из сферического поплавка, связанного с рычагом и запорным клапаном. Седло основного клапана находится в нижней части корпуса, в верхней части размещается термостатический (капсульный или биметаллический) элемент для отвода воздуха.

Принцип действия основан на разнице плотности пара и конденсата. Когда конденсат в поплавковой камере поднимается выше определённого уровня, поплавок всплывает и запорный клапан открывается. Конденсат отводится при температуре насыщения сразу по мере его образования, конденсатоотводчик работает непрерывно, без циклов. Утечку пара через главный клапан предотвращает гидрозатвор, т.к. уровень конденсата всегда находится выше главного клапана. Воздух скапливается в верхней части корпуса и отводится через отдельный термостатический элемент в ту же линию, что и конденсат. Термостатический элемент конструктивно выполнен капсульным или биметаллическим, что позволяет ему открываться при охлаждении (в присутствии воздуха) и закрываться при нагреве.Габариты поплавковых конденсатоотводчиков внушительны и за счёт их ограничения каждому диаметру седла соответствует определенное значение максимального возможного перепада давления, при котором хватает усилия на его преодоление.

Сферы применения:
Теплообменное оборудование, варочные котлы, калориферы, сушильное оборудование,автоклавы и резервуары, дренажи паропроводов
