Термодинамические конденсатоотводчики

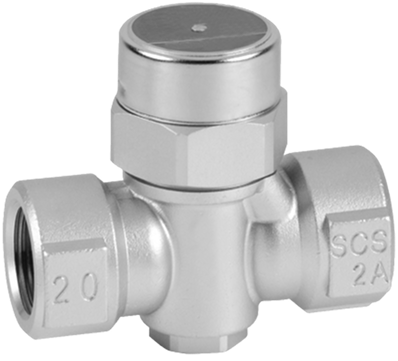

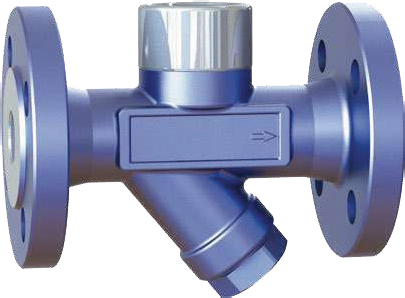

Термодинамический конденсатоотводчик состоит седла с отверстиями под вход и выход конденсата, а также подвижного диска, закрывающего седло. Зачастую, в корпусе предусматривается встроенный фильтр, а крышка выполняется обогреваемой или теплоизолирующей.

Принцип действия такого конденсатоотводчика основан на разнице скоростей через неизменное отверстие седла. Согласно закону Бернулли, при увеличении скорости потока в сечении, статическое давление в этом сечении падает. В первый момент времени поток холодного конденсат поднимает диск, прижимает его к верхней крышке, и отводится через каналы седла. По мере прогрева температура конденсата на входе в конденсатоотводчик повышается до значений, близких к температуре насыщения, в результате чего, в момент открытия конденсат вскипает. Скорость вторичного пара в сечении выпускных отверстий увеличивается, под диском создаётся область разрежения, и он прижимается к седлу. Пар попадает в камеру над диском и удерживает его в закрытом положении за счёт разницы рабочих площадей. Пар над диском периодический конденсируется, вызывая циклическое срабатывание конденсатоотводчика.

Сферы применения:
Дренажи паропроводов, паровые прессы, вулканизаторы, пароспутники, варочные котлы и резервуары
