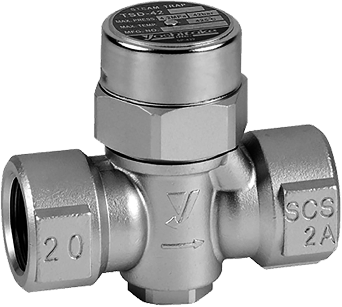

Name: Yoshitake TSD-42 — Конденсатоотводчик термодинамический
Brand: Yoshitake
SKU: TSD-42
Availability: InStock

Цена: по запросу
Срок поставки: по запросу

Оставить заявку

скачать техническое описание

Термодинамические конденсатоотводчики работают за счёт разницы скоростей потока через неизменное сечение седла. Конденсат отводится циклически.

Модель Yoshitake TSD-42 имеет среднюю пропускную способность и подходит как для дренажей паропроводов и систем с малыми расходами, так и для ряда технологических нагрузок. Биметаллическое кольцо исключает блокировку воздухом в пусковых режимах. Изготовлен полностью из нержавеющей стали, высокое рабочее давление, универсален в применении.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

биметаллическое кольцо (сброс воздуха)
встроенный фильтр
теплоизолирующая крышка (снижение риска ложных срабатываний)
особая термическая обработка диска и седла (увеличение ресурса)
полностью из нержавеющей стали

TSD-42
Тип конструкции	Термодинамический
Пропускная способность	до 720 кг/ч
DN	10-25 мм
PN	63 бар
Tmax	+425 °С
Рабочее давление, Pраб	0,35 – 42 бар
Максимальное противодавление Р2max	Не более 50% входного давления Р1
Монтажное положение	Горизонтальное (крышкой вверх/вбок)
Монтажное положение	Вертикальное
Тип присоединения	Резьба BSP-T (вр/вр)
Тип присоединения	Фланцевое PN25/40 по EN1092*

* под заказ

МАТЕРИАЛЫ
Корпус	Нержавеющая сталь
Фильтр
Диск	Нержавеющая сталь (с термообработкой)
Седло

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ TSD-42
DN	L, мм	A, мм	A1, мм	H, мм	Масса, кг
10 (3/8″)	78	76	23	32	0,7
15 (1/2″)	78	76	23	32	0,7
20 (3/4″)	85	79	24	38	0,7
25 (1″)	95	86	28	45	0,9

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ TSD-42F
DN	L, мм	A, мм	A1, мм	H, мм	Масса, кг
15	128	76	23	32	2,0
20	132	79	24	32	2,7
25	132	86	28	38	3,2
