BV-22F/EAR Кран шаровой с электроприводом

Цена: по запросу
Срок поставки: по запросу
Оставить заявку

скачать техническое описание скачать техническое описание



Шаровой кран представляет собой металлический шар, размещённый в корпусе между двумя уплотнительными кольцами. Шар имеет сквозное отверстие для прохода среды, открытие/закрытие осуществляется поворотом штока на 90°, поэтому краны относят к четвертьоборотной арматуре.

Серия кранов BV изготавливается из нержавеющей стали повышенной химической стойкости, а также имеет уплотнение PTFE не только по шару, но также по штоку и корпусу. Это позволяет примененять такие краны крайне широко в различных отраслях промышленности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • полностью из нержавеющей стали AISI 316
  • уплотнение PTFE по шару и штоку
  • разборная конструкция
  • указатель положения
  • ручной дублёр
  • блок местного управления (EAR-A)
  • пульт дистанционного управления (EAR-A)

BV-22F
Тип конструкции Полнопроходной двухсоставной
DN 15-100
PN 16 бар
Tmax +200 °C (для пара до +175 °C)
Тип присоединения Фланцевое PN16 по ГОСТ 33259
Электропривод EAR-T
Крутящий момент 30 — 1000 Нм
Напряжение питания 220V AC / 24V DC
Сигнал управления 3-х позиционный
Обратная связь Сухой контакт НО 10А
Температура окр. ср. -20…+60 °C
Класс защиты IP67
Электропривод EAR-A
Крутящий момент 30 — 1000 Нм
Напряжение питания 220V AC / 24V DC
Сигнал управления Аналоговый 4-20 мА
Обратная связь Сухой контакт НО 5А
Аналоговый 4-20 мА
Температура окр. ср. -20…+60 °C
Класс защиты IP65
МАТЕРИАЛЫ
Корпус, крышка Нержавеющая сталь AISI 316
Шток
Шар
Прокладка корпуса PTFE
Уплотнение штока
Уплотнение шара
Рукоятка Нержавеющая сталь AISI 304
Крепёжные детали

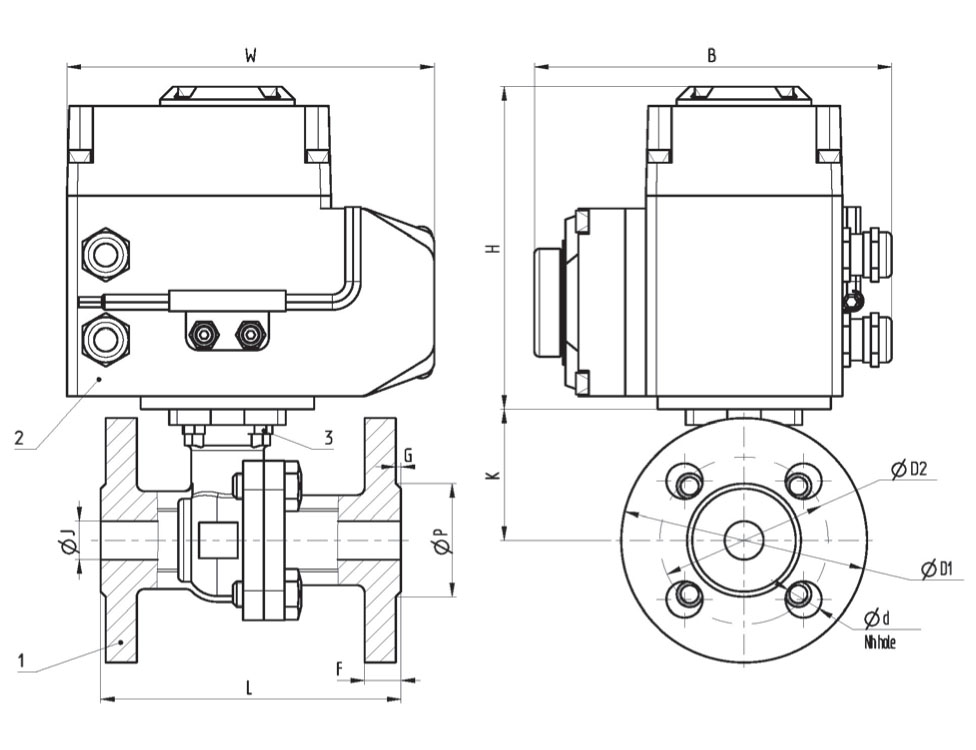

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ И ПРОПУСКНАЯ СПОСОБНОСТЬ (ПРИВОД EAR-T)
DN
Kvs,
м³/ч
Крутящий момент крана, Нм
Тип привода
L, мм
J, мм
P, мм
F, мм
G, мм
K, мм
D1, мм
D2, мм
d, мм
Nh
H, мм
B, мм
W, мм
Масса, кг
15 19 7 EAR-T-30 116 15 44 14 2 51 95 65 14 4 126 138 142 4,8
20 43 8 122 20 57 17 3 55 105 75 14 4 126 138 142 5,4
25 69 11 128 25 67 17 3 60 115 85 14 4 126 138 142 6,1
32 86 18 131 32 77 17 3 72 140 100 18 4 126 138 142 7,5
40 145 35 EAR-T-50 143 38 85 17 4 76 150 110 18 4 128 143 165 9,0
50 210 49 EAR-T-100 153 50 100 19 4 84 165 125 18 4 128 157 190 12,5
65 440 61 173 65 122 19 4 100 185 145 18 4 128 157 190 16,0
80 860 71 180 80 135 21 4 115 200 160 18 8 128 157 190 18,5
100 1440 144 EAR-T-500 195 100 155 21 4 135 220 180 18 8 158 184 235 25,5

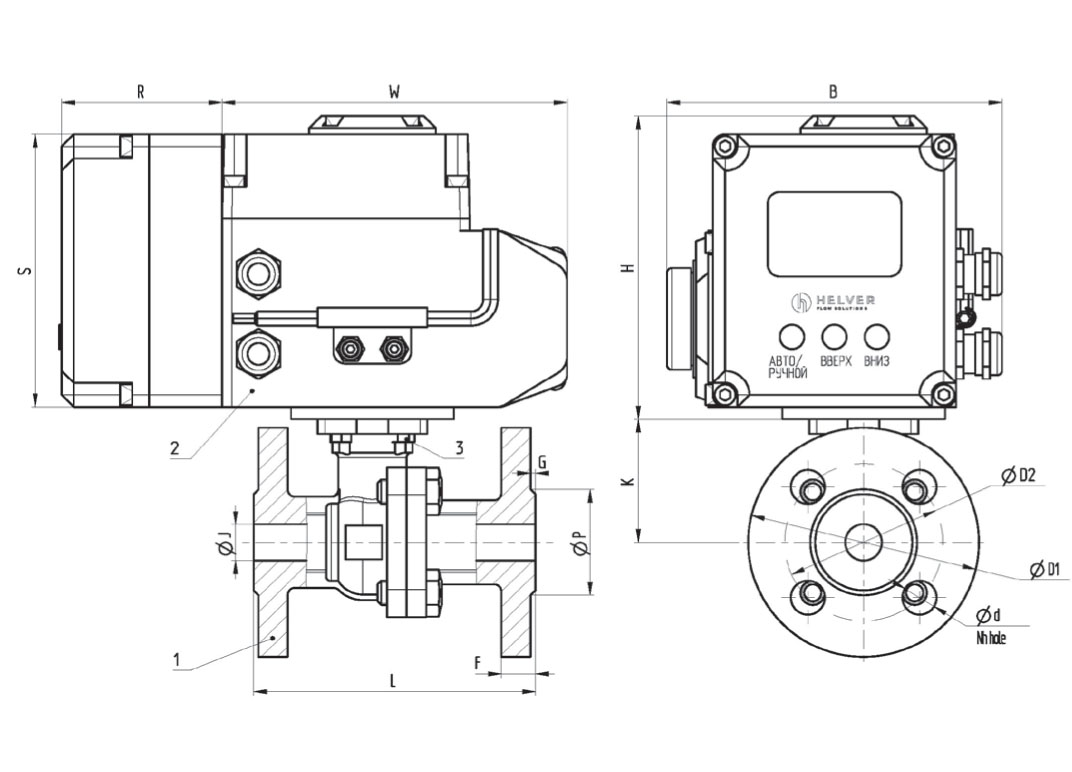

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ И ПРОПУСКНАЯ СПОСОБНОСТЬ (ПРИВОД EAR-A)
DN
Kvs, м³/ч
Крутящий момент крана, Нм
Тип привода
L, мм
J, мм
P, мм
F, мм
G, мм
K, мм
D1, мм
D2, мм
d, мм
Nh
H, мм
B, мм
W, мм
R, мм
S, мм
Масса, кг
15 19 7 EAR-A-30 116 15 44 14 2 51 95 65 14 4 126 138 142 66 113 5,8
20 43 8 122 20 57 17 3 55 105 75 14 4 126 138 142 66 113 6,4
25 69 11 128 25 67 17 3 60 115 85 14 4 126 138 142 66 113 7,1
32 86 18 131 32 77 17 3 72 140 100 18 4 126 138 142 66 113 8,5
40 145 35 EAR-A-50 143 38 85 17 4 76 150 110 18 4 128 143 165 66 113 10,0
50 210 49 EAR-A-100 153 50 100 19 4 84 165 125 18 4 128 157 190 66 113 13,0
65 440 61 173 65 122 19 4 100 185 145 18 4 128 157 190 66 113 16,5
80 860 71 180 80 135 21 4 115 200 160 18 8 128 157 190 66 113 19,0
100 1440 144 EAR-A-500 195 100 155 21 4 135 220 180 18 8 158 184 235 66 113 26,5
