Name: BV-22F — Шаровой кран полнопроходной двухсоставной фланцевый с пневмоприводом RPA
Brand: BV-22F
SKU: BV-22F-RPA
Availability: InStock

Цена: по запросу
Срок поставки: по запросу

Оставить заявку

скачать техническое описание

Шаровой кран представляет собой металлический шар, размещённый в корпусе между двумя уплотнительными кольцами. Шар имеет сквозное отверстие для прохода среды, открытие/закрытие осуществляется поворотом штока на 90°, поэтому краны относят к четвертьоборотной арматуре.

Серия кранов BV изготавливается из нержавеющей стали повышенной химической стойкости, а также имеет уплотнение PTFE не только по шару, но также по штоку и корпусу. Это позволяет примененять такие краны крайне широко в различных отраслях промышленности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

полностью из нержавеющей стали AISI 316
уплотнение PTFE по шару и штоку
разборная конструкция
компактный пневмопривод
широкая линейка типоразмеров привода
указатель положения привода
двусторонняя настройка конечных положений привода

BV-22F
Тип конструкции	Полнопроходной двухсоставной
DN	15-100
PN	16 бар
Tmax	+200 °C (для пара до +175 °C)
Тип присоединения	Фланцевое PN16 по ГОСТ 33259
Пневмопривод RPA
Тип привода	Одностороннего действия (RPA-S)
Тип привода	Двустороннего действия (RPA-D)
Давление упр. среды	2,5-8,0 бар
Температура упр. среды	-20…+80 °C
Материал корпуса	Алюминий
Стандарт присоединения	NAMUR VDI/VDE 3845
Класс защиты	IP65
Комплектация*	Электропневматический позиционер (EPP-R)
	Блок концевых выключателей (LS-R)
	Пневмораспределитель

* по запросу

МАТЕРИАЛЫ
Корпус, крышка	Нержавеющая сталь AISI 316
Шток
Шар
Прокладка корпуса	PTFE
Уплотнение штока
Уплотнение шара
Рукоятка	Нержавеющая сталь AISI 304
Крепёжные детали

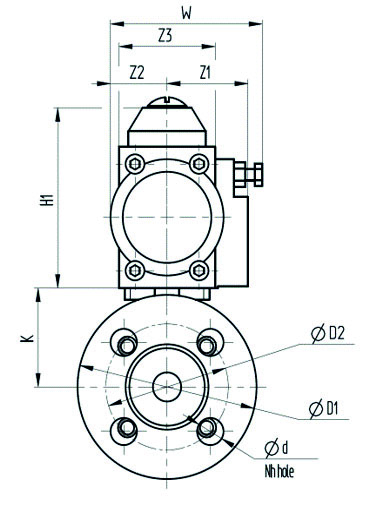

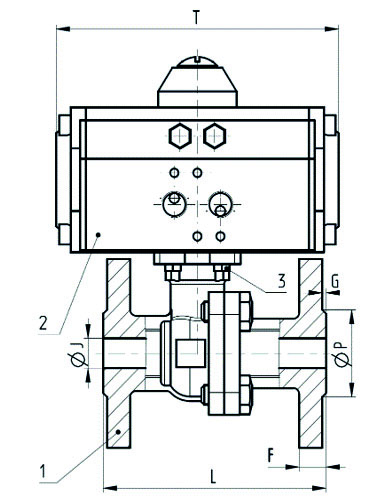

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ И ПРОПУСКНАЯ СПОСОБНОСТЬ
DN	Kvs, м³/ч	Крутящий момент крана, Нм	Тип привода	L, мм	J, мм	P, мм	F, мм	G, мм	K, мм	D1, мм	D2, мм	d, мм	Nh	T, мм	H1, мм	Z1, мм	Z2, мм	Z3, мм	W, мм	Масса, кг
15	19	7	RPA-25	116	15	44	14	2	51	95	65	14	4	147	93	43	30	51	81	3,6
20	43	8	RPA-25	122	20	57	17	3	55	105	75	14	4	147	93	43	30	51	81	4,2
25	69	11	RPA-25	128	25	67	17	3	60	115	85	14	4	147	93	43	30	51	81	4,9
25	69	11	RPA-40	128	25	67	17	3	60	115	85	14	4	171	109	47	36	70	88	5,6
32	86	18	RPA-40	131	32	77	17	3	72	140	100	18	4	171	109	47	36	70	88	7,0
32	86	18	RPA-60	131	32	77	17	3	72	140	100	18	4	180	120	53	42	78	98	7,5
40	145	35	RPA-60	143	38	85	17	4	76	150	110	18	4	180	120	53	42	78	98	8,5
40	145	35	RPA-90	143	38	85	17	4	76	150	110	18	4	209	130	57	46	86	112	9,0
40	145	35	RPA-130	143	38	85	17	4	76	150	110	18	4	263	137	60	50	90	118	10,0
50	210	49	RPA-90	153	50	100	19	4	84	165	125	18	4	209	130	57	46	86	112	11,0
50	210	49	RPA-130	153	50	100	19	4	84	165	125	18	4	263	137	60	50	90	118	12,0
50	210	49	RPA-190	153	50	100	19	4	84	165	125	18	4	268	155	64	58	104	130	13,5
65	440	61	RPA-90	173	65	122	19	4	100	185	145	18	4	209	130	57	46	86	112	14,5
65	440	61	RPA-130	173	65	122	19	4	100	185	145	18	4	263	137	60	50	90	118	15,5
65	440	61	RPA-190	173	65	122	19	4	100	185	145	18	4	268	155	64	58	104	130	17,0
80	860	71	RPA-130	180	80	135	21	4	115	200	160	18	8	263	137	60	50	90	118	18,0
80	860	71	RPA-190	180	80	135	21	4	115	200	160	18	8	268	155	64	58	104	130	19,5
80	860	71	RPA-300	180	80	135	21	4	115	200	160	18	8	304	187	75	68	121	152	22,5
100	1440	144	RPA-190	195	100	155	21	4	135	220	180	18	8	268	155	64	58	104	130	23,0
100	1440	144	RPA-300	195	100	155	21	4	135	220	180	18	8	304	187	75	68	121	152	26,0
100	1440	144	RPA-515	195	100	155	21	4	135	220	180	18	8	395	204	76	76	125	165	30,0

ПРИВОДЫ ОДНОСТОРОННЕГО ДЕЙСТВИЯ (RPA-S)
Модель*	Кол-во пружин	Давление управляющего воздуха, бар(и)														Крутящий момент закрытия, Нм
		2,5		3,0		4,0		5,0		6,0		7,0		8,0		Крутящий момент закрытия, Нм
		0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
RPA-25-S	5	6,0	4,0	8,1	6,1	12,2	10,2	16,3	14,3							6,4	4,4
	6	5,2	2,8	7,3	4,9	11,4	9,0	15,5	13,1							7,6	5,2
	7			6,4	3,6	10,5	7,7	14,6	11,8	18,7	15,9					8,9	6,1
	8					9,7	6,4	13,8	10,5	17,9	14,6	22,0	18,7			10,2	6,9
	9					8,8	5,2	12,9	9,3	17,0	13,4	21,1	17,5	25,3	21,7	11,4	7,8
	10							11,9	7,9	16,0	12,0	20,1	16,1	24,3	20,3	12,8	8,8
	11							11,1	6,7	15,2	10,8	19,3	14,9	23,5	19,1	14,0	9,6
	12									14,3	9,6	18,4	13,7	22,6	17,9	15,2	10,5
RPA-40-S	5	10,8	7,2	14,3	10,7	21,3	17,7	28,3	24,7							10,3	6,7
	6	9,4	5,1	12,9	8,6	19,9	15,6	26,9	22,6							12,4	8,1
	7			11,5	6,5	18,5	13,5	25,5	20,5	32,5	27,5					14,5	9,5
	8					17,2	11,5	24,2	18,5	31,2	25,5	38,2	32,5			16,5	10,8
	9					15,8	9,4	22,8	16,4	29,8	23,4	36,8	30,4	43,8	37,4	18,6	12,2
	10							21,4	14,3	28,4	21,3	35,4	28,3	42,4	35,3	20,7	13,6
	11							20,1	12,3	27,1	19,3	34,1	26,3	41,1	33,3	22,7	14,9
	12									25,8	17,2	32,8	24,2	39,8	31,2	24,8	16,2
RPA-60-S	5	14,4	10,4	19,3	15,3	29,2	25,2	39,1	35,1							14,4	10,4
	6	12,2	7,5	17,1	12,5	27,0	22,4	36,9	32,3							17,2	12,6
	7			15,0	9,6	24,9	19,5	34,8	29,4	44,7	39,3					20,1	14,7
	8					22,9	16,6	32,8	26,5	42,7	36,4	52,6	46,3			23,0	16,7
	9					20,8	13,8	30,7	23,7	40,6	33,6	50,5	43,5	60,4	53,4	25,8	18,8
	10							28,6	20,8	38,5	30,7	48,4	40,6	58,3	50,5	28,7	20,9
	11							26,5	17,9	36,4	27,8	46,3	37,7	56,2	47,6	31,6	23,0
	12									34,4	25,0	44,3	34,9	54,2	44,8	34,4	25,0
RPA-90-S	5	22,2	15,0	29,7	22,5	44,8	37,6	59,9	52,7							22,8	15,6
	6	19,0	10,5	26,5	18,0	41,6	33,1	56,7	48,2							27,3	18,8
	7			23,4	13,4	38,5	28,5	53,6	43,6	68,6	58,6					31,9	21,9
	8					35,4	24,0	50,5	39,1	65,5	54,1	80,7	69,3			36,4	25,0
	9					32,2	19,4	47,3	34,5	62,3	49,5	77,5	64,7	92,5	79,7	41,0	28,2
	10							44,2	30,0	59,2	45,0	74,4	60,2	89,4	75,2	45,5	31,3
	11							41,0	25,4	56,0	40,4	71,2	55,6	86,2	70,6	50,1	34,5
	12									52,9	35,9	68,1	51,1	83,1	66,1	54,6	37,6
RPA-130-S	5	32,5	21,5	43,7	32,7	66,0	55,0	87,8	76,8							34,1	23,1
	6	27,9	14,8	39,1	26,0	61,4	48,3	83,2	70,1							40,8	27,7
	7			34,4	19,2	56,7	41,5	78,5	63,3	101,3	86,1					47,6	32,4
	8					52,2	34,6	74,0	56,4	96,8	79,2	118,6	101,0			54,5	36,9
	9					47,5	27,8	69,3	49,6	92,1	72,4	113,9	94,2	135,7	116,0	61,3	41,6
	10							64,7	42,9	87,5	65,7	109,3	87,5	131,1	109,3	68,0	46,2
	11							60,0	36,1	82,8	58,9	104,6	80,7	126,4	102,5	74,8	50,9
	12									78,3	52,0	100,1	73,8	121,9	95,6	81,7	55,4
RPA-190-S	5	49,1	31,7	65,4	48,0	97,4	80,0	130,1	112,7							48,7	31,3
	6	42,8	21,9	59,1	38,2	91,1	70,2	123,8	102,9							58,5	37,6
	7			52,8	27,5	84,8	59,5	117,5	92,2	149,2	123,9					69,2	43,9
	8					78,6	50,8	111,3	83,5	143,0	115,2	175,7	147,9			77,9	50,1
	9					72,4	41,0	105,1	73,7	136,8	105,4	169,5	138,1	201,1	169,7	87,7	56,3
	10							98,7	64,0	130,4	95,7	163,1	128,4	194,7	160,0	97,4	62,7
	11							92,5	54,5	124,2	86,2	156,9	118,9	188,5	150,5	106,9	68,9
	12									118,0	76,3	150,7	109,0	182,3	140,6	116,8	75,1
RPA-300-S	5	74,3	47,6	99,0	72,3	149,5	122,8	199,0	172,3							78,2	51,5
	6	63,4	32,7	88,1	57,4	138,6	107,9	188,1	157,4							93,1	62,4
	7			78,2	41,6	128,7	92,1	178,2	141,6	228,7	192,1					108,9	72,3
	8					117,8	77,2	167,3	126,7	217,8	177,2	268,3	227,7			123,8	83,2
	9					107,9	61,4	157,4	110,9	207,9	161,4	258,4	211,9	308,9	262,4	139,6	93,1
	10							146,5	95,1	197,0	145,6	247,5	196,1	298,0	246,6	155,4	104,0
	11							136,6	79,2	187,1	129,7	237,6	180,2	288,1	230,7	171,3	113,9
	12									177,2	114,9	227,7	165,4	278,2	215,9	186,1	123,8
RPA-515-S	5	128,9	86,3	171,9	129,3	258,9	216,3	343,9	301,3							127,7	85,1
	6	112,0	60,5	155,0	103,5	242,0	190,5	327,0	275,5							153,5	102,0
	7			138,2	77,8	225,2	164,8	310,2	249,8	396,2	335,8					179,2	118,8
	8					208,4	140,1	293,4	225,1	379,4	311,1	465,4	397,1			203,9	135,6
	9					190,5	114,3	275,5	199,3	361,5	285,3	447,5	371,3	533,5	457,3	229,7	153,5
	10							258,7	173,6	344,7	259,6	430,7	345,6	516,7	431,6	255,4	170,3
	11							241,9	147,8	327,9	233,8	413,9	319,8	499,9	405,8	281,2	187,1
	12									311,1	208,1	397,1	294,1	483,1	380,1	306,9	203,9

* другие по запросу

ПРИВОДЫ ДВУСТОРОННЕГО ДЕЙСТВИЯ (RPA-D)
Модель	Давление управляющего воздуха, бар(и)
Модель	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	7,0	8,0
RPA-25	10,4	12,5	14,5	16,6	18,6	20,7	22,8	24,8	28,9	33,1
RPA-40	17,5	21,0	24,5	28,0	31,5	35,0	38,5	42,0	49,0	56,0
RPA-60	24,8	29,7	34,7	39,6	44,6	49,5	54,5	59,4	69,3	79,2
RPA-90	37,8	45,3	52,8	60,4	68,0	75,5	83,0	90,5	105,7	120,7
RPA-130	55,6	66,8	78,0	89,1	100,2	110,9	122,8	133,7	155,5	177,3
RPA-190	80,4	96,7	112,9	128,7	144,6	161,4	177,3	193,1	225,8	257,4
RPA-300	125,8	150,5	175,3	201,0	225,8	250,5	276,3	301,0	351,5	402,0
RPA-515	214	257	301	344	386	429	472	515	601	687
RPA-785-D	329	393	457	524	589	654	720	785	916	1047
RPA-1270-D	530	634	738	844	950	1054	1160	1265	1476	1687
RPA-1550-D	645	773	902	1031	1159	1289	1417	1546	1804	2061
RPA-2270-D	947	1136	1325	1515	1704	1893	2083	2272	2650	3029
RPA-3450-D	1437	1725	2013	2301	2588	2876	3163	3451	4025	4601
RPA-4730-D	1971	2366	2761	3155	3550	3944	4340	4733	5522	6311
RPA-7100-D	2954	3544	4134	4725	5315	5906	6497	7088	8269	9451
