Name: CV-16W — Створчатый обратный клапан (двустворчатый)
Brand: Inseng
SKU: CV-16W
Availability: InStock

Створчатый обратный клапан с торсионной пружиной. Эпоксидное покрытие корпуса.

Мягкое уплотнение EPDM обеспечивает повышенную герметичность клапана.

Используется преимущественно в жидкостных системах (для воды, гликолей, кислот, щелочей,а также прочих сред, нейтральных к материалам клапана).

Не рекомендуется применение в системах с пульсацией потока. Рекомендуемые прямые участки при обвязке — 5DN до ближдайших местных сопротивлений.

CV-16W
Тип конструкции	Двустворчатый
DN	40-200 мм
PN	16 бар
Tmax	+110 °С
Монтажное положение	Горизонтальное Вертикальное (поток снизу вверх)
Тип присоединения	межфланцевое PN16 по ГОСТ 33259

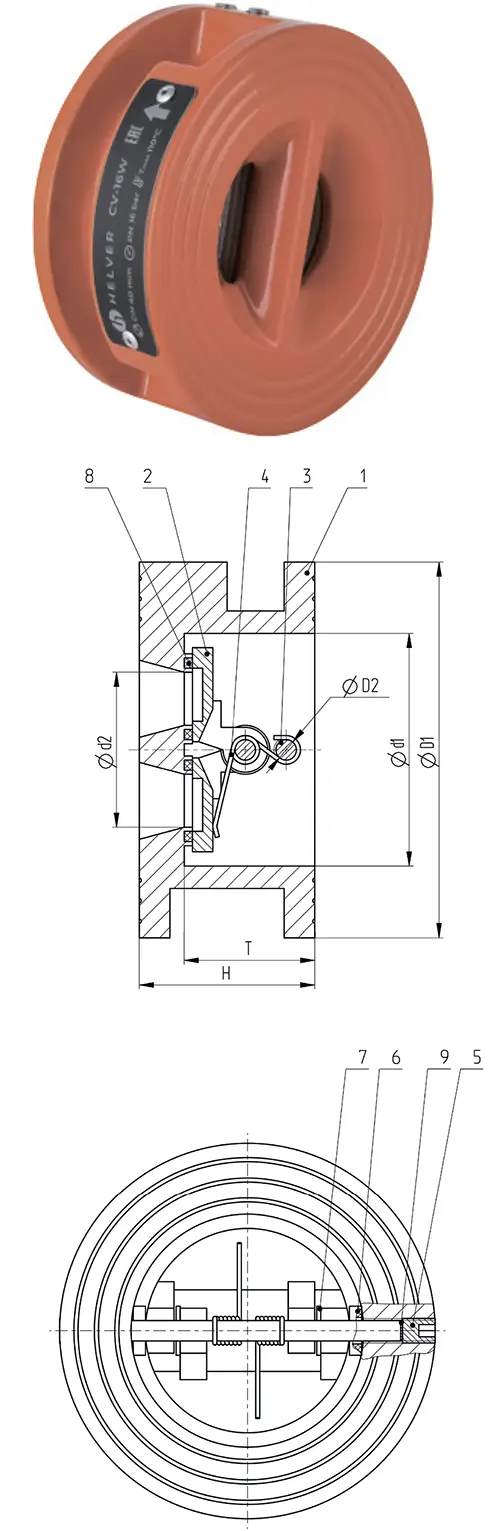

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
DN	Kvs, м³/ч	D1, мм	D2, мм	d1, мм	d2, мм	t, мм	h, мм	Масса, кг
40	22	92	5	57	38	32	43	1,2
50	44	108	6	65	45	33	43	1,5
65	78	128	6	80	60	34	47	2,3
80	110	142	6	94	70	43	64	3,6
100	241	162	8	118	82	48	64	4,4
125	431	192	8	145	112	50	70	6,0
150	625	217	10	170	132	53	76	8,6
200	1224	272	10	225	180	58	89	15,2
