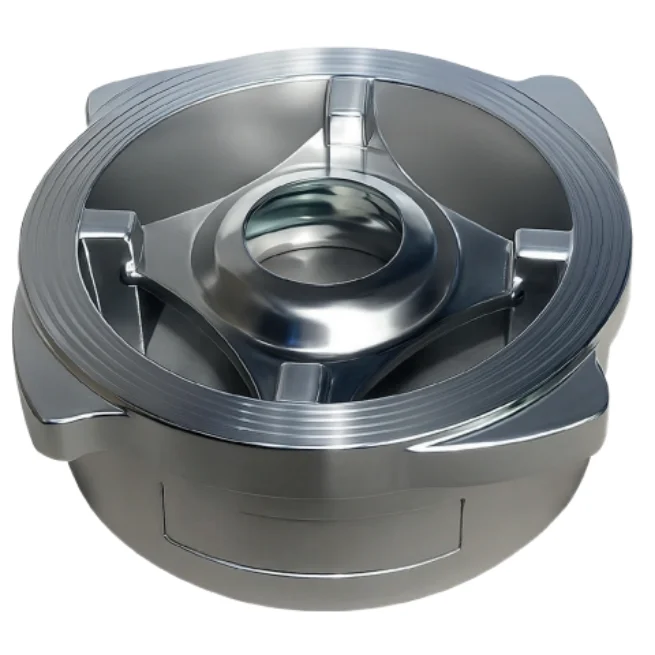

Дисковый обратный клапан полностью из нержавеющей стали. Компактный, лёгкий, универсальный в применении.

Используется для пара, воды, воздуха, гликолей, кислот, щелочей, углеводородов а также прочих сред, нейтральных к материалам клапана.

Не рекомендуется применение в системах с пульсацией потока. Рекомендуемые прямые участки при обвязке — 5DN до ближайших местных сопротивлений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип конструкции	Дисковый
DN	15–100 мм*
PN	40 бар
Рmax	25 бар
Tmax	+220 °С
Монтажное положение	Горизонтальное Вертикальное (поток снизу вверх)
Тип присоединения	Межфланцевое PN16-40 по EN1902

* другие по запросу

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ И ПРОПУСКНАЯ СПОСОБНОСТЬ
DN	Kvs, м³/ч	L, мм	D, мм	Мин. давление открытия, мбар	Масса, кг
DN15	4,4	16	53	23	0,2
DN20	6,8	19	55	23	0,2
DN25	10	22	64	23	0,4
DN32	18,1	28	74	24	0,5
DN40	27,4	32	84	25	0,8
DN50	44,8	40	103	25	1,3
DN65	75	46	122	26	2,0
DN80	109,1	50	135	26	2,5
